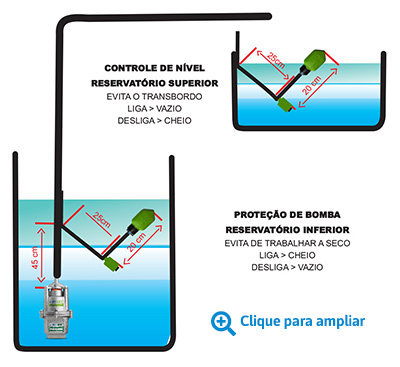

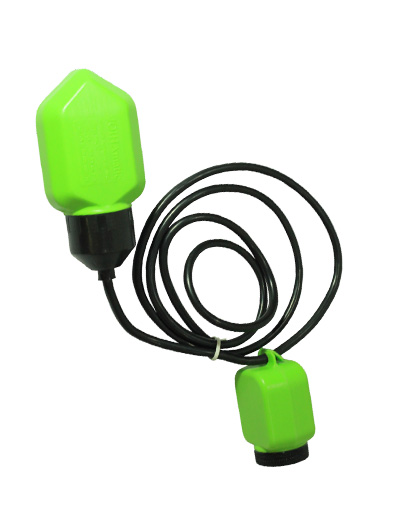

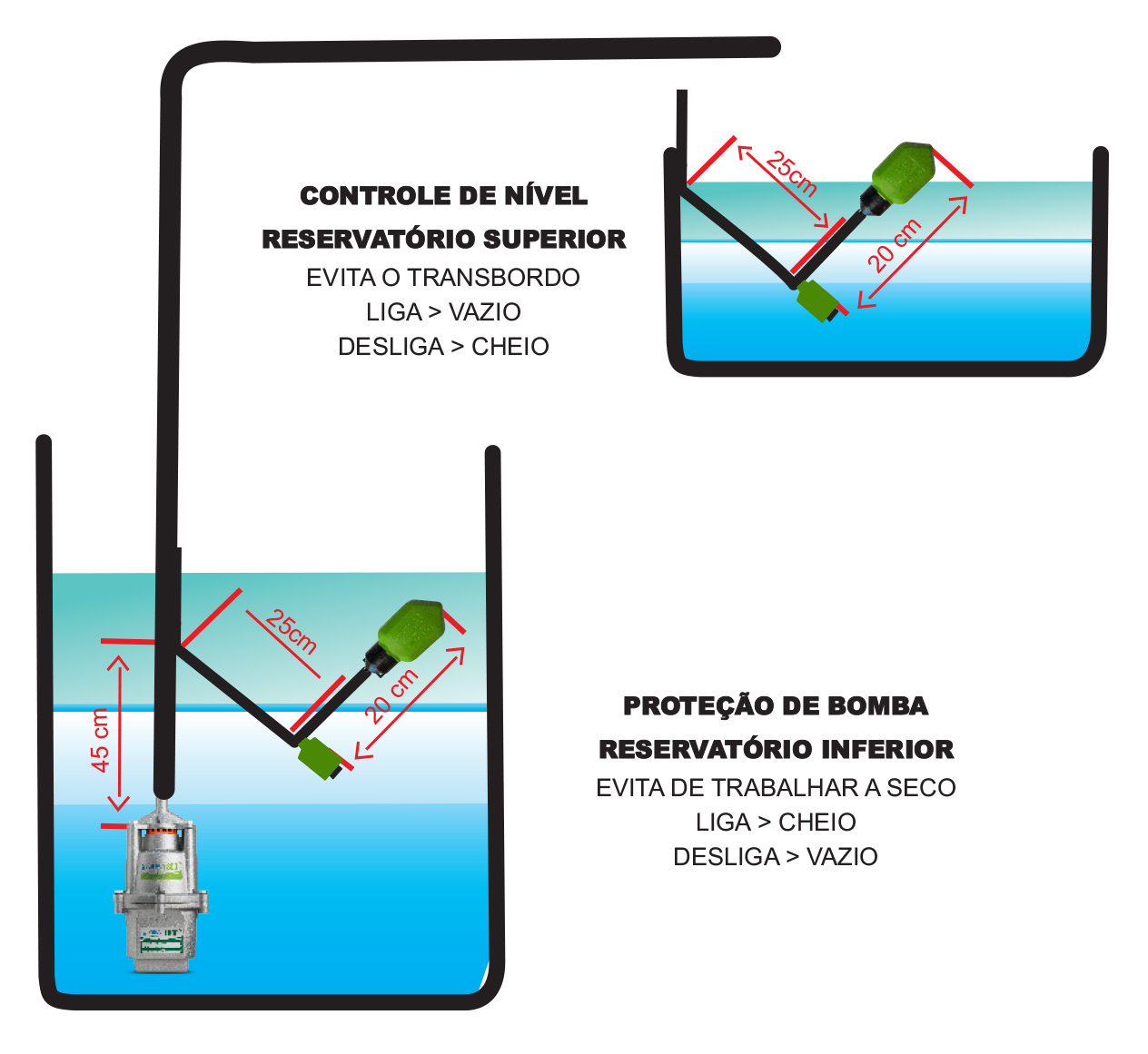

O regulador automático de nível pode ser instalado das seguintes formas abaixo:

• Instalação Inferior

  Quando instalado em um reservatório inferior, tem a função de proteção da bomba, evitando que a mesma trabalhe "a seco" o que fatalmente ocasionaria a queima do motor.

  Função: Liga a bomba quando cheio e desliga quando vazio.

  Modo de instalação:

  • Ligar o fio BRANCO na FASE
  • Ligar o fio MARROM na BOMBA
  • Isolar o fio PRETO

  * Sempre utilizar fita de autofusão, inclusive no fio sem função.


• Instalação Superior

  Quando instalado em um reservatório superior, tem a função de evitar o transbordo da água e não permite que a bomba trabalhe desnecessariamente proporcionando uma economia de energia e de água.

  Função: Desliga a bomba quando o reservatório estiver cheio e liga quando estiver vazio.

  Modo de instalação:

  • Ligar o fio BRANCO na FASE
  • Ligar o fio PRETO na BOMBA
  • Isolar o fio MARROM

  * Sempre utilizar fita de autofusão, inclusive no fio sem função.

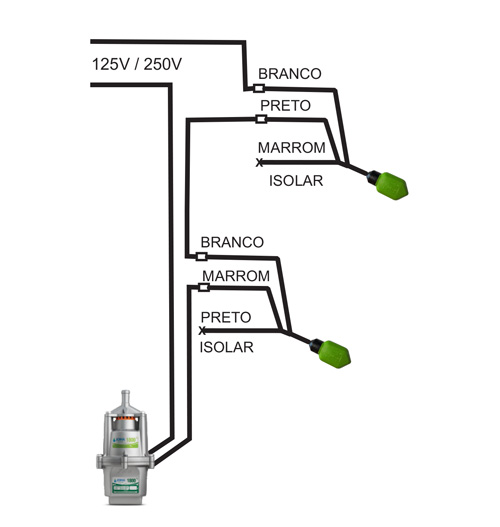

• Instalação em Paralelo

  Pode ser instalado em um reservatório superior e no reservatório inferior (poço/cisterna) simultaneamente. Deste modo teremos uma automatização completa.

  Função: Liga a bomba quando o reservatório superior estiver vazio e o reservatório inferior cheio. Desliga a bomba quando o reservatório superior estiver cheio ou se o reservatório inferior estiver vazio.
